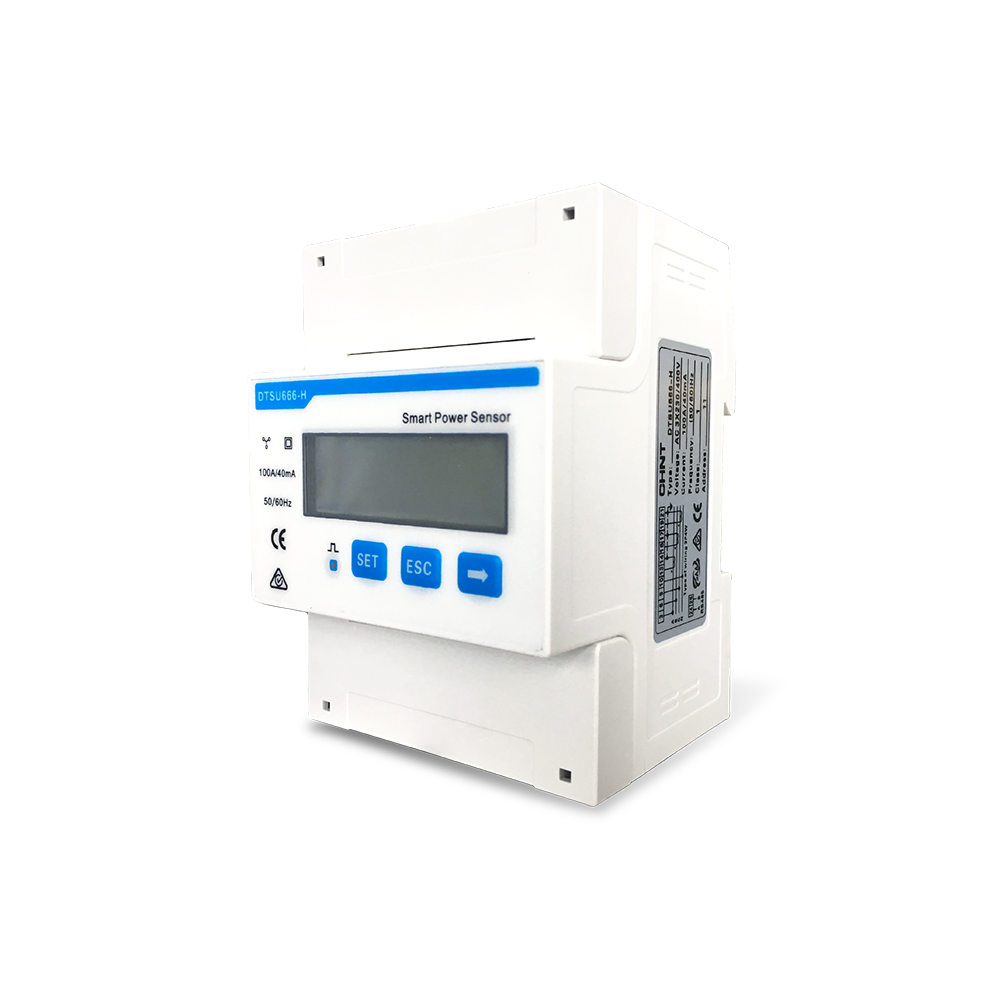

HUAWEI Smart Power Meter DTSU666-H 250 A – dreiphasige Messung für große Anschlüsse

Diese Ausführung des Huawei-Energiezählers ist für Anschlüsse gedacht, bei denen 100 A nicht mehr reichen: größere Wohngebäude, Mehrfamilienhäuser, Landwirtschaft, Handwerksbetriebe oder Gewerbeanlagen mit mehreren Wallboxen und Maschinen. Sie misst bis 250 A je Außenleiter, sonst ist sie technisch der kleineren Variante gleich.

Die Aufgabe bleibt dieselbe: Der Zähler meldet dem Wechselrichter laufend, wie viel Strom das Gebäude gerade bezieht und wie viel in Richtung Netz abfließt. Erst dadurch lädt ein Batteriespeicher überschussgeführt statt nach starrem Zeitplan, und erst dadurch lässt sich die Einspeiseleistung auf einen vorgegebenen Wert begrenzen.

Gemessen wird über drei mitgelieferte Stromwandler mit dem Verhältnis 250 A zu 50 mA. Diese Wandler haben einen entsprechend großen Innendurchmesser – plane bei der Auslegung des Zähler- oder Verteilerschranks den Platz um die Hauptleitung ein.

Alle Vorteile auf einen Blick

• Strommessbereich 0 bis 250 A – auch für Anschlüsse jenseits des Einfamilienhauses
• Dreiphasige Erfassung in 3P3W- und 3P4W-Netzen
• Drei Stromwandler 250 A / 50 mA mit 5 m Kabel liegen bei
• Genauigkeitsklasse 1: Spannung ±0,5 %, Strom, Leistung und Energie ±1 %
• Basis für Eigenverbrauchsoptimierung, Speicherladung und Einspeisebegrenzung
• RS485 mit Modbus-RTU zum SUN2000, 10 m Anschlusskabel im Lieferumfang
• LCD-Display zum Ablesen und Einstellen direkt am Gerät
• Hutschienenmontage DIN35, Eigenverbrauch unter 1 W

Wann 250 A statt 100 A die richtige Wahl ist

Entscheidend ist nicht die Größe der PV-Anlage, sondern der Strom, der über den Hausanschluss fließen kann. Ein normaler Einfamilienhaus-Anschluss ist mit 35 bis 63 A je Phase abgesichert – dafür genügt die 100-A-Ausführung. Ab Hauptsicherungen über 100 A, wie sie bei Mehrfamilienhäusern und Gewerbe üblich sind, brauchst du diese Variante.

Ein zu klein gewählter Messbereich ist kein Kavaliersdelikt: Übersteigt der tatsächliche Strom den Bereich der Wandler, werden die Messwerte unbrauchbar und die Regelung des Speichers läuft ins Leere. Die Auslegung gehört deshalb in die Planung durch die Elektrofachkraft, die auch den Anschluss ausführt.

Stromwandler richtig setzen

Ein Stromwandler umschließt den Leiter, ohne ihn aufzutrennen, und liefert ein proportionales Signal an den Zähler. Für ein sinnvolles Ergebnis müssen alle drei Wandler an der Stelle sitzen, an der die Bilanz zwischen Netz und Gebäude entsteht – also am Hausanschluss vor den Verbrauchern – und sie müssen in der richtigen Richtung montiert sein.

Verdrehte oder vertauschte Wandler führen zu falschen Vorzeichen: Das System hält Bezug für Einspeisung und umgekehrt. Der Speicher lädt dann zu unpassenden Zeiten oder bleibt untätig. Bei der Inbetriebnahme lässt sich das in der FusionSolar-App an den Messwerten kontrollieren.

Verbindung zum Wechselrichter

Die Datenverbindung läuft über RS485 mit Modbus-RTU bei 9.600 Baud; ein 10 m langes Kabel liegt bei. Verlege diese Leitung getrennt von stromführenden Leitungen, damit Störungen die Kommunikation nicht unterbrechen. Ist der Wechselrichter weiter entfernt, wird eine längere geschirmte Datenleitung benötigt.

Technische Daten

Auf einen Blick

Modell	DTSU666-H 250A/50mA
Netztyp	3P3W / 3P4W (dreiphasig)
Strommessbereich	0 – 250 A über Stromwandler
Montage	Hutschiene DIN35
Anzeige	LCD-Display

Messung und Genauigkeit

Eingangsspannung	176 – 288 V AC
Netzspannung Phase-Phase	304 – 499 V AC
Genauigkeit Spannung	±0,5 %
Genauigkeit Strom, Leistung und Energie	±1 %
Genauigkeit Frequenz	±0,01 Hz
Eigenverbrauch	≤ 1 W

Kommunikation

Schnittstelle	RS485
Protokoll	Modbus-RTU
Baudrate	9.600 bps
Anwendung	Anbindung an HUAWEI SUN2000 Wechselrichter

Gehäuse, Umgebung und Zubehör

Maße (H × B × T)	100 × 72 × 65,5 mm
Gewicht inkl. Kabel	1,5 kg
Betriebstemperatur	−25 bis +60 °C
Lagertemperatur	−40 bis +70 °C
Luftfeuchtigkeit	5 – 95 % RH, nicht kondensierend
Mitgeliefertes Zubehör	RS485-Kabel (10 m), 3 Stromwandler 250 A / 50 mA (5 m)

Hinweis: Einbau und Anschluss im Zähler- oder Verteilerschrank gehören zu einer Elektrofachkraft. Prüfe vor der Bestellung, welcher Strom an deinem Hausanschluss maximal fließen kann – für übliche Einfamilienhäuser genügt in der Regel die Ausführung DTSU666-H 100 A. Achte beim Einbau auf die Richtung der Stromwandler, sonst meldet der Zähler verkehrte Vorzeichen.

---

Technische Daten: Huawei – Datenblatt Smart Power Sensor (DDSU666-H / DTSU666-H / DTSU666-H 250A/50mA) (PDF)
