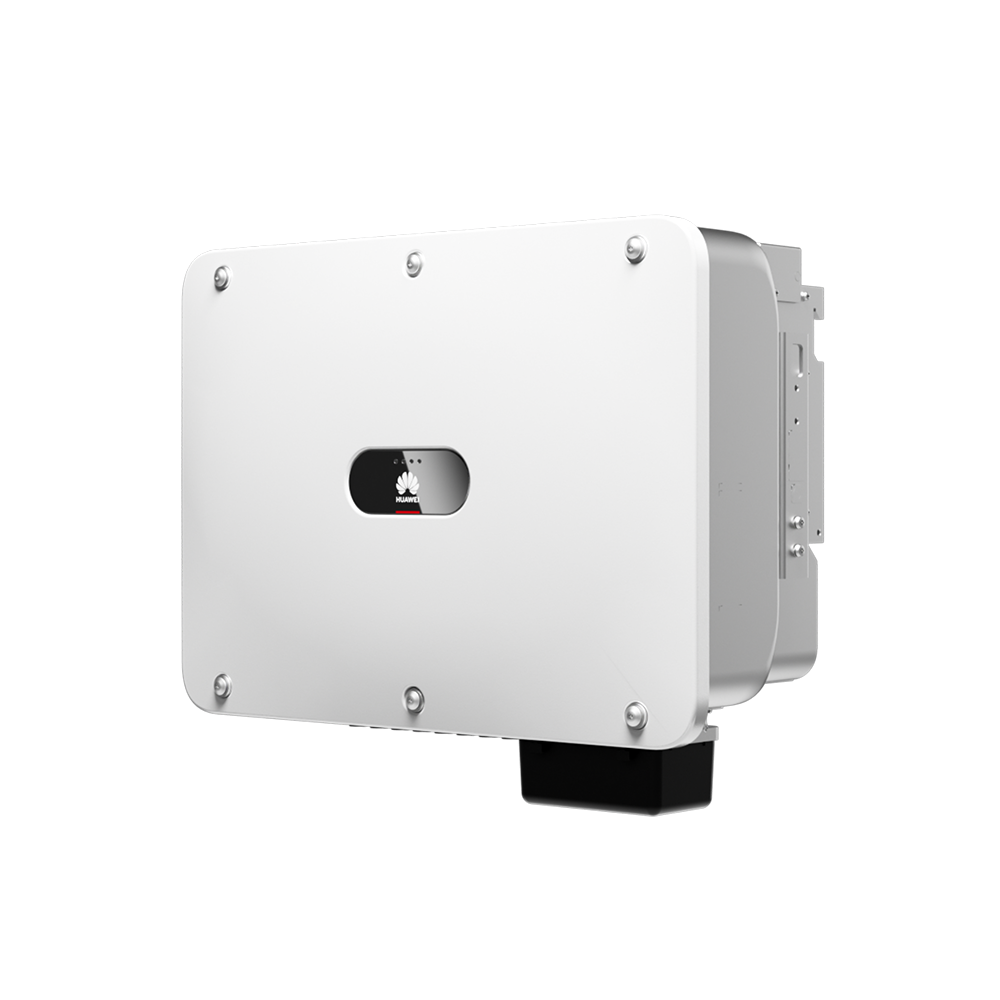

HUAWEI SUN2000-50KTL-M3 (H4) – 50 kW String-Wechselrichter für große Gewerbeanlagen

Der 50KTL-M3 ist das größte Gerät der M3-Reihe und dort zuhause, wo Photovoltaik keine Nebensache mehr ist: Logistikhallen, Produktionsbetriebe, große landwirtschaftliche Dächer und Freiflächenprojekte. 50.000 W aus einem einzigen Gehäuse bedeuten weniger Geräte, weniger AC-Abgänge und einen übersichtlicheren Anlagenaufbau.

Die Kennung H4 steht für die Ausführung der Gleichstrom-Steckverbinder: Amphenol HH4. Wer die Modulstränge konfektioniert, sollte das vorher wissen, denn Steckverbinder unterschiedlicher Bauart dürfen nicht gemischt werden.

Wie alle KTL-Geräte ist dies ein reiner String-Wechselrichter ohne Batterieanschluss. Er speist den Solarstrom dreiphasig ins Netz oder in das Verbrauchsnetz des Betriebs ein; ein Speicher lässt sich nur auf der Wechselstromseite ergänzen.

Alle Vorteile auf einen Blick

• 50.000 W Nennwirkleistung, bis 55.000 VA Scheinleistung
• 4 MPP-Tracker mit insgesamt 8 DC-Eingängen
• 30 A pro MPP-Tracker – der höchste Eingangsstrom der M3-Reihe
• 98,5 % maximaler und 98,0 % europäischer Wirkungsgrad
• Störlichtbogenschutz (AFCI) und eingangsseitige Trennvorrichtung integriert
• Überspannungsableiter Typ II auf DC- und AC-Seite
• Rundsteuerempfänger für die Fernsteuerung durch den Netzbetreiber
• Smart Air Cooling für stabile Leistung auch bei hohen Umgebungstemperaturen
• IP66, −25 bis 60 °C, ≤ 5,5 W Eigenverbrauch in der Nacht
• Überwachung über FusionSolar-App, RS485 und optionale Smart Dongles

30 A pro Tracker – was das für die Verschaltung bedeutet

Ein MPP-Tracker regelt eine Modulgruppe unabhängig auf ihren Bestpunkt. Der 50KTL-M3 hat vier davon mit je zwei Eingängen. Pro Tracker sind 30 A zulässig, pro einzelnem Eingang 20 A, der Kurzschlussstrom darf 40 A je Tracker nicht überschreiten.

Die 30 A sind der praktische Unterschied zu den 26-A-Modellen der Reihe: Zwei Stränge mit modernen Großformatmodulen lassen sich an einem Tracker parallel führen, ohne dass die Trackergrenze zum Flaschenhals wird. Auf der Spannungsseite gilt: maximal 1.100 V, Regelbereich 200 bis 1.000 V, Startspannung 200 V, Nenneingangsspannung 600 V.

Zwei Punkte, die vor der Planung geklärt sein sollten

Erstens die Optimierer: Für dieses Modell führt Huawei ausschließlich die DC-MBUS-Optimierer MERC-1100W-P und MERC-1300W-P als kompatibel – die kleineren SUN2000-P-Optimierer sind hier nicht vorgesehen. Zweitens die MBUS-Kommunikation über die DC-Leitungen: Sie wird unterstützt, setzt beim 50KTL-M3 laut Datenblatt aber einen Isolationstransformator voraus. Wer modulgenaues Monitoring plant, muss das in der Anlagenplanung berücksichtigen und nicht erst bei der Inbetriebnahme.

Gewicht, Kühlung und Anschlusstechnik

Mit 49 kg inklusive Montageplatte ist der 50KTL-M3 das schwerste Gerät dieser Baureihe; die Maße betragen 640 × 530 × 270 mm. Gekühlt wird mit Smart Air Cooling, das Gehäuse braucht dafür freie Umgebungsluft und darf nicht eingehaust werden. Der Netzanschluss erfolgt über einen wasserdichten Steckverbinder mit OT/DT-Klemme, also über konfektionierte Kabelschuhe – bei einem maximalen Ausgangsstrom von 79,8 A bei 400 V sind Leitungsquerschnitt und Absicherung sorgfältig zu dimensionieren.

Anmeldung, Netzbetreiber und Fachbetrieb

Eine 50-kW-Anlage wird beim Netzbetreiber angemeldet und genehmigt und im Marktstammdatenregister eingetragen; die Einspeisung muss fernsteuerbar sein, wofür der integrierte Rundsteuerempfänger vorgesehen ist. Der Wechselrichter ist unter anderem nach VDE-AR-N 4105, VDE 0126-1-1, BDEW und EN 50438 zugelassen, die Sicherheitsnormen sind EN 62109-1/-2 und IEC 62109-1/-2. Auslegung, Anschluss und Inbetriebnahme führt ein eingetragener Elektrofachbetrieb aus.

Auf einen Blick

DC-Seite / Solareingang

AC-Seite / Netz

Schutz und Kommunikation

Gehäuse und Umgebung

Hinweis: Optimierer, Smart Dongle und ein für MBUS nötiger Isolationstransformator sind nicht im Lieferumfang. Das Gerät hat keinen Batterieanschluss. Wegen 49 kg Gewicht, Klemmenanschluss und hohem Ausgangsstrom sind Montage, Absicherung und Inbetriebnahme ausschließlich Sache eines Elektrofachbetriebs.

Technische Daten: Huawei – Datenblatt SUN2000-50KTL-M3 (PDF)
